Выбор объектов
В этом разделе мы познакомимся с простейшим способом организации выбора и выяснением, какой объект находится в определенной точке экрана, например под курсором. В простейших проектах, конечно, можно всего-навсего анализировать координаты нужной точки и перебирать все отображаемые объекты, чтобы выделить из них нужный. Но если объектов присутствует очень много, а сами они бесформенные или имеют сложную форму, то на перебор и анализ может уйти слишком много времени.
В таких случаях используется выбор по цвету, заключающийся в том, что объекты раскрашиваются в различные цвета, анализ цвета нужной точки дает ответ на вопрос: "Что в настоящий момент находится под курсором".

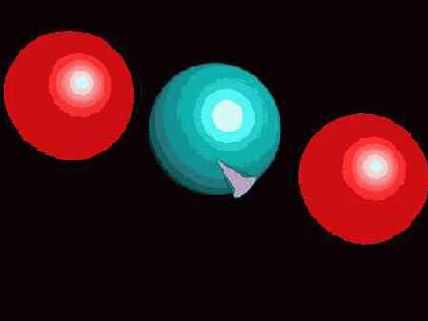

Рассмотрим пример из проекта каталога Ех20. На экране перемещаются три одинаковых образа, при этом образ, находящийся под курсором, перекрашивается (рис. 3.9).
Рис. 3.9. Фрагмент работы проекта выбора объектов
Поскольку образы выводятся совершенно одинаковые, мы не можем напрямую различать их по цвету. Действуем так: на вспомогательной поверхности DDSDoubie отображаем образы такой же формы, что и на экране, но разные по цвету (в моем примере это три круга чистых цветов: красного, зеленого i синего). Выводятся они с теми же координатами, что и на экране. Перед тем, как отобразить сферы на экране, анализируем цвет нужного пиксела на вспомогательной поверхности:
function TfrmDD.UpdateFrame : HRESULT;
var
ddbltfx : TDDBLTFX; // Для очистки экрана
wrkl : Integer; // Рабочая переменная
begin
Result := DD_FALSE;
ZeroMemory (@ddbltfx, SizeOf(ddbltfx));
ddbltfx.dwSize := SizeOf(ddbltfx); ddbltfx.dwFillColor := 0;
// Закрашиваем, очищаем обе поверхности
FDDSBack.Blt(nil, nil, nil, DDBLT_COLORFILL or DDBLT_WAIT, @ddbltfx);
FDDSDouble.'Blt(nil, nil, nil, DDBLT_COLORFILL or DDBLT_WAIT, Sddbltfx);
ThisTickCount := GetTickCount;
// Пауза для смены положения сфер
if ThisTickCount - LastTickCount > 10 then begin
Angle := Angle + 0.02;
if Angle > 2 * Pi then Angle := Angle - 2 * Pi; LastTickCount := GetTickCount;
end;
// Выводим три сферы на вспомогательную поверхность
FDDSDouble.BltFast (0, 140 - trunc (sin (Angle) * 100),
FDDSImageRed, nil, DDBLTFAST_WAIT);
// Красная, соответствует первому образу
FDDSDouble.BltFast (230, 140 - trunc (sin (Angle + Pi / 4) * 100),
FDDSImageGreen, nil, DDBLTFAST_WAIT);
// Зеленая, для второго образа
FDDSDouble.BltFast (440, 140 - trunc (sin (Angle + Pi / 2) * 100),
FDDSImageBlue, nil, DDBLTFAST_WAIT);
// Синяя для третьего
wrkl := Select (mouseX, mouseY); // Выбор элемента под курсором
if wrkl = -1 then begin // Произошла авария
Result := RestoreAll;
Exit;
end;
if wrkl =1 // Под курсором первая сфера, ее выводим помеченной
then FDDSBack.BltFast (0, 140 - trunc (sin (Angle) * 100),
FDDSImageSelect, nil, DDBLTFAST_WAIT)
// Под курсором не первая сфера, ее выводим обычной
else FDDSBack.BltFast (0, 140 - trunc (sin (Angle) * 100),
FDDSImageSphere, nil, DDBLTFAST_WAIT);
// Аналогично с двумя оставшимися сферами
if wrkl = 2
then FDDSBack.BltFast (220, 140 - trunc (sin (Angle + Pi / 4) * 100),
FDDSImageSelect, nil, DDBLTFAST_WAIT)
else FDDSBack.BltFast (220, 140 - trunc (sin (Angle + Pi / 4) * 100),
FDDSImageSphere, nil, DDBLTFAST_WAIT);
if wrkl = 3
then FDDSBack.BltFast (440, 140 - trunc (sin (Angle + Pi / 2) * 100),
FDDSImageSelect, nil, DDBLTFAST_WAIT)
else FDDSBack.BltFast (440, 140 - trunc (sin (Angle + Pi / 2) * 100),
FDDSImageSphere, nil, DDBLTFAST_WAIT);
// Вывод указателя курсора
FDDSBack.BltFast (mouseX, mouseY, FDDSMouse, nil,
DDBLTFAST_WAIT or DDBLTFAST_SRCCOLORKEY);
if Failed (FlipPages)
then Result := RestoreAll
else Result := DD_OK;
end;
Теперь посмотрим функцию выбора:
function TfrmDD.Select (const X, Y : Integer) : Integer;
var
desc : TDDSURFACEDESC2;
Red, Green, Blue : Byte;
Pixel : Word;
begin
Result := -1;
ZeroMemory (@desc, SizeOf(desc));
desc.dwSize := SizeOf(desc) ;
if Failed (FDDSDouble.Lock (nil, desc, DDLOCK_WAIT, 0))
then Exit; // Закрыть не удается, выходим
Pixel := PWord (Integer (desc.IpSurface) + У * desc.lPitch + X * 2)^;
Blue := Pixel and $1F; // Цветовые компоненты пиксела
Green := (Pixel shr 5) and $3F; Red := (Pixel shr 11) and $1F; FDDSDouble.Unlock (nil);
if Blue <> 0 then Result := 3 else // Анализируем результат if Green <> 0 then Result := 2 else
if Red <> 0 then Result := 1 else Result := 0;
end;
Конечно, для этого конкретного примера можно делать выбор просто по координате, но я надеюсь, что сумел достичь данной иллюстрацией понимания, как поступать в случаях, когда подобный анализ получается слишком длинным.
В рассмотренном примере фон не используется. Но если он потребуется, то учтите, что на вспомогательную поверхность его выводить совершенно не нужно.
В некоторых стратегических играх вы можете заметить, что на экране можно выбирать "спрятавшиеся" объекты, закрытые каким-то элементом пейзажа, деревом или горой. На вспомогательной поверхности они не рисуются, поэтому так и происходит.
Также часто возникают ситуации, когда выбор осуществляется неточно, в некотором районе объекта. Это происходит потому, что для повышения скорости работы на вспомогательную поверхность выводятся окрашенные прямоугольники, а не силуэт объекта.
